Отливки из ковкого чугуна, также известные как чугун с шаровидным или сфероидальным графитом, широко используются в современной промышленности благодаря их прочности, ударной вязкости и экономичности. В этой статье представлен структурированный обзор ковкого чугуна, включая его свойства, производственные процессы, области применения, стандарты соответствия, практические примеры и советы по выбору подходящей марки для конкретных применений.
Содержание
Понимание ковкого чугуна
Определение и характеристики
Значение в современной промышленности
Основные свойства высокопрочного чугуна
Механические свойства
Термическая и коррозионная стойкость
Ударная и усталостная прочность
Производственный процесс
Плавление и легирование
Сфероидизация
Методы литья
Термическая обработка и механическая обработка
Применение отливок из высокопропрочного чугуна
Автомобильные компоненты
Трубы и клапаны
Промышленное оборудование
Новые и специализированные применения
Сравнение производительности
Соответствие стандартам и качеству
Международные стандарты
Контроль качества
Распространенные проблемы и решения
Пористость и усадка
Трудности обработки
Коррозия и износ
Будущие тенденции в производстве отливок из высокопрочного чугуна
Часто задаваемые вопросы
В чем разница между высокопрочным чугуном и серым чугуном?
Насколько прочны отливки из высокопрочного чугуна?
Какие существуют распространенные применения?
Как производится ковкий чугун?
Какие стандарты применяются?
Как предотвратить дефекты?
Может ли ковкий чугун заменить сталь?
Подлежат ли переработке отливки из ковкого чугуна?
Как выбрать правильную марку?
Лучше ли клапаны из ковкого чугуна, чем стальные клапаны?
Нужны чугунные отливки на заказ?
Оставайтесь на связи с нами
Понимание ковкого чугуна
Определение и характеристики
Ковкий чугун — это разновидность чугуна, в котором графит имеет вид сферических включений, а не хлопьев. Эта уникальная микроструктура придает материалу:
Высокую прочность на разрыв
Превосходную пластичность
Отличную ударопрочность и усталостную прочность
Эта комбинация позволяет ковкому чугуну выдерживать более высокие напряжения и динамические нагрузки по сравнению с традиционным серым чугуном.
Значение в современной промышленности
Отливки из ковкого чугуна обычно используются для:
Автомобильные компоненты: шестерни, детали подвески, коленчатые валы
Промышленное оборудование: корпуса редукторов, станины машин
Трубопроводы и клапаны для водо- и газораспределения
Он обеспечивает баланс между производительностью и стоимостью, что делает его идеальным для крупносерийного производства.
Основные свойства ковкого чугуна
Механические свойства
Механические характеристики ковкого чугуна варьируются в зависимости от марки, но обычно включают:
Предел прочности на разрыв: 400–700 МПа
Предел текучести: 250–500 МПа
Удлинение: 10–18%
Эти свойства гарантируют, что компоненты, изготовленные из ковкого чугуна, могут выдерживать большие нагрузки, сопротивляясь растрескиванию или хрупкому разрушению..
Термостойкость и коррозионная стойкость
Ковкий чугун стабилен при высоких температурах и обладает хорошей химической стойкостью, что делает его пригодным для:
Промышленные насосы и клапаны, работающие с агрессивными жидкостями
Трубопроводы, подверженные воздействию различных химикатов
Ударная и усталостная прочность
Сфероидальная графитовая структура позволяет материалу поглощать удары и сопротивляться усталости, что крайне важно для применения в автомобильной промышленности, тяжелом машиностроении и вращающемся оборудовании.
Производственный процесс
Плавление и легирование
Процесс начинается с плавления чугуна, металлолома и легирующих элементов, таких как магний или церий, которые способствуют сфероидизации графита.
Сфероидизация
Образование графитовых шаровидных включений обеспечивает:
Однородные механические свойства
Снижение хрупкости и риска растрескивания
Методы литья
Литье в песчаные формы: Для крупных и сложных форм
Литье по выплавляемым моделям: Для прецизионных компонентов
Центробежное литье: Для труб и цилиндрических компонентов
Термическая обработка и механическая обработка
Отжиг или нормализация после литья улучшают механические характеристики. Ковкий чугун поддается механической обработке, что позволяет получать точные размеры и чистоту поверхности.
Применение отливок из ковкого чугуна
Отливки из ковкого чугуна универсальны и широко используются в автомобильной промышленности, водной инфраструктуре и промышленном оборудовании благодаря их высокой прочности, пластичности и cost-effectiveness.. Уникальное сочетание механических характеристик и долговечности делает их идеальными для компонентов, подвергающихся динамическим нагрузкам, коррозионным средам или условиям высокого износа..
Автомобильные компоненты
Высокопрочный чугун широко используется в автомобильной промышленности для деталей, которые должны выдерживать высокие нагрузки и усталость.:
Коленчатые валы: Высокая прочность на растяжение (до 700 МПа) обеспечивает долговечность при циклических нагрузках двигателя.
Шестерни и корпуса редукторов: Отличная износостойкость обеспечивает долгий срок службы в трансмиссионных системах.
Тормозные диски и роторы: Высокая термическая стабильность и ударопрочность уменьшают деформацию и улучшают эффективность торможения.
Компоненты подвески: Превосходная пластичность обеспечивает амортизацию и предотвращает хрупкое разрушение при динамических нагрузках.
Пример из практики:
Производитель автомобилей заменил кованые стальные шестерни на шестерни из ковкого чугуна. Преимущества включали:
Снижение веса на 20% для повышения топливной эффективности
Сохранение усталостной прочности в суровых условиях эксплуатации
Снижение производственных затрат на 15% за счет сокращения расходов на материалы и механическую обработку
Дополнительная информация: Обрабатываемость и гибкость литья ковкого чугуна позволяют создавать сложные геометрические формы, уменьшая потребность в многокомпонентных сборках и дополнительной сварке или механической обработке.

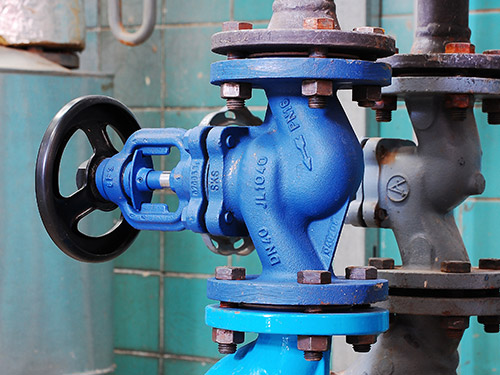

Трубы и клапаны
Ковкий чугун является предпочтительным материалом для водопроводных, канализационных и газовых трубопроводов благодаря своей коррозионной стойкости, прочности и долговечности.:
Водопроводные и канализационные трубопроводы: Выдерживают внутреннее давление до 25 бар (в зависимости от класса), устойчивы к агрессивным жидкостям.
Газораспределительные сети: Вязкость ковкого чугуна минимизирует риск хрупких разрушений, обеспечивая безопасную подачу природного газа.
Корпуса клапанов и насосов: Прочные, поддающиеся механической обработке и способные выдерживать работу под высоким давлением в муниципальных и промышленных системах.
Реальный случай:
Муниципальная водопроводная компания заменила клапаны из литой стали на клапаны из ковкого чугуна, добившись:
30% снижения веса для упрощения установки и сокращения транспортных расходов
10 лет бесперебойной работы, что снижает затраты на протяжении всего жизненного цикла
Соответствие стандартам ASTM A536 и местным нормативным требованиям
Техническое примечание: Многие современные трубопроводы из высокопрочного чугуна имеют полимерные покрытия или эпоксидные футеровки для повышения коррозионной стойкости, особенно в районах с кислой или хлорированной водой.
Промышленное оборудование
Высокопрочный чугун используется для высоконагруженных, высоконапряженных компонентов в промышленном оборудовании, где механическая надежность имеет решающее значение:
Корпуса редукторов и кожухи: Устойчивы к усталости от непрерывной работы в тяжелых условиях эксплуатации.
Рамы машин: Стабильны при высоких вибрациях и динамических нагрузках, минимизируют прогиб.
Насосы и компрессоры: Высокая ударопрочность обеспечивает долговечность даже при колебаниях давления.
Промышленные валки и валы: Высокая прочность на растяжение и износостойкость позволяют увеличить интервалы обслуживания.
Пример использования:
Производственное предприятие заменило станины машин из серого чугуна на отливки из ковкого чугуна:
Сокращение времени простоя на 25% за счет уменьшения перерывов на техническое обслуживание
Снижение затрат на ремонт на 18%
Повышение безопасности и эксплуатационной надежности
Дополнительное соображение: Компоненты из ковкого чугуна могут быть термически обработаны или покрыты для дальнейшего улучшения износостойкости и защиты от коррозии, что делает их пригодными для химической, горнодобывающей промышленности и тяжелого машиностроения
Новые и специализированные применения
Помимо традиционных применений, ковкий чугун все чаще используется в высокотехнологичных и специализированных областях:
Возобновляемая энергетика: Компоненты ветряных турбин, такие как ступицы и редукторы, используют усталостную прочность ковкого чугуна.
Морское применение: Корпуса насосов, гребные валы и подводные клапаны выигрывают от использования коррозионностойких марок.
Наземное оборудование для аэрокосмической отрасли: Прочные, высокопрочные детали из ковкого чугуна используются в испытательных стендах шасси и вспомогательном оборудовании.
Техническая информация: Современные сплавы ковкого чугуна с контролируемыми легирующими элементами (например, Ni, Cu, Mo) могут достигать более высокой прочности на растяжение и твердости, сокращая разрыв в производительности с более дешевыми стальными альтернативами.
Сравнение производительности
| Свойство | Ковкий чугун | Серый чугун | Литейная сталь |
| Прочность на разрыв | 400–700 МПа | 200–400 МПа | 500–800 МПа |
| Предел текучести | 250–500 МПа | 150–250 МПа | 350–600 МПа |
| Удлинение | 10–18% | 1–3% | 15–25% |
| Ударопрочность | Высокая | Низкая | Высокая |
| Износостойкость | Хорошая | Умеренная | Отличная |
| Стоимость | Умеренная | Низкая | Высокая |
| Обрабатываемость | Хорошая | Отличная | Умеренная |
Вывод: Ковкий чугун обеспечивает сбалансированные характеристики, заполняя пробел между серым чугуном и сталью для экономичных, высокопроизводительных применений.
Стандарты и соответствие качеству
Международные стандарты
ASTM A536: Определяет химический состав и механические свойства для различных марок
ISO 1083: Определяет классификацию и методы механических испытаний для чугуна с шаровидным графитом
Неразрушающий контроль (НК): Ультразвуковой или радиографический контроль
Химический анализ: Подтверждает правильный состав сплава
Осмотр поверхности: Обнаруживает пористость или усадочные дефекты
Пример из практики:
Европейский производитель клапанов использовал КИМ и ультразвуковой контроль для соответствия европейским стандартам по размерам и механическим свойствам, снизив процент брака на 15%.
Распространенные проблемы и решения
Пористость и усадка
Причина: Неправильное охлаждение или конструкция формы
Решение: Оптимизация литниковой системы и контролируемая кристаллизация
Трудности обработки
Причина: Твердость ковкого чугуна
Решение: Высокоскоростной инструмент, смазка и регулировка скорости подачи
Коррозия и износ
Обработка поверхности, такая как азотирование, эпоксидное покрытие или гальванизация, может продлить срок службы в суровых условиях
Будущие тенденции в производстве отливок из высокопрочного чугуна
Высокопрочные, легкие сплавы для автомобильной и аэрокосмической промышленности
Интеллектуальное производство с управлением процессами на основе ИИ
Устойчивое производство с использованием переработанного лома и сниженным энергопотреблением
Часто задаваемые вопросы
В чем разница между ковким чугуном и серым чугуном?
Ковкий чугун имеет сфероидальный графит, обеспечивающий более высокую прочность и пластичность; серый чугун имеет хлопьевидный графит и является хрупким.
Насколько прочны отливки из ковкого чугуна?
Предел прочности на разрыв составляет 400–700 МПа, в зависимости от марки и термообработки.
Каковы распространенные области применения?
Автомобильные детали, клапаны, трубы и рамы машин.
Как производится ковкий чугун?
Путем плавки, сфероидизации, литья и термообработки для получения однородных свойств.
Какие стандарты применимы?
ASTM A536 и ISO 1083.
Как предотвратить дефекты?
Контроль параметров печи, состава сплава, конструкции формы и охлаждения.
Может ли ковкий чугун заменить сталь?
Да, там, где требуются высокая прочность, ударная вязкость и экономичность.
Подлежат ли отливки из ковкого чугуна переработке?
Да, делая их экологически устойчивыми.
Как выбрать правильную марку?
Учитывайте прочность на разрыв, удлинение, усталостную прочность и требования к применению..
Чугунные клапаны лучше стальных?
Задвижки из ковкого чугуна обеспечивают снижение веса, коррозионную стойкость и экономию средств, сохраняя при этом производительность.
Нужны индивидуальные отливки из ковкого чугуна?
Наша команда инженеров предлагает индивидуальные решения для автомобильных, промышленных и муниципальных проектов.
Свяжитесь с нашими инженерами сегодня, чтобы обсудить спецификации, соответствие требованиям и оптимизацию для вашего следующего проекта.
