Понимание производства муфт
Производство муфты — это высокоспециализированный процесс, обеспечивающий оптимальную передачу крутящего момента, механическую надежность и долговечность . Он включает несколько важных этапов, включая выбор материала, прецизионную механическую обработку, термическую обработку, финишную обработку поверхности и контроль качества. Каждый этап напрямую влияет на эксплуатационные характеристики муфты при рабочих нагрузках, условиях окружающей среды и повторяющихся циклах напряжений.
Успех муфты в промышленном применении зависит не только от исходных материалов, но и от строгого соблюдения производственных допусков . Небольшие отклонения в размерах, шероховатости поверхности или балансировке могут существенно повлиять на эффективность крутящего момента, вызвать вибрации и сократить срок службы соединённого оборудования. Поэтому контроль технологического процесса и точное проектирование являются краеугольными камнями современного производства муфт.

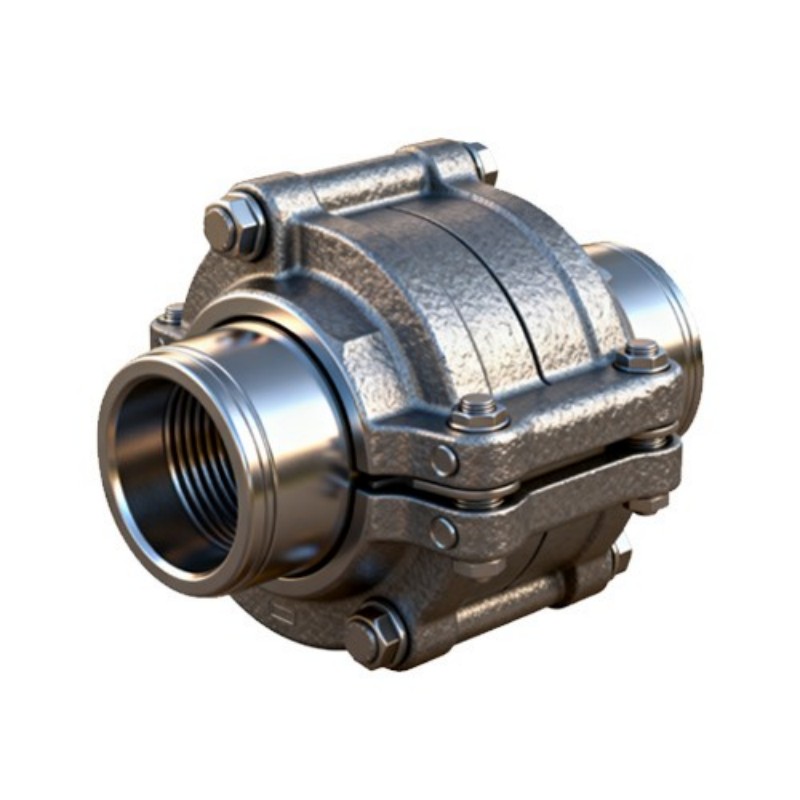

Что такое муфта?
Муфта — это механическое устройство, предназначенное для соединения двух вращающихся валов или компонентов , обеспечивающее передачу крутящего момента и вращательного движения от ведущего элемента к ведомому. Муфты часто компенсируют незначительные перекосы , поглощают удары и снижают вибрации в системе.
Обеспечивая правильное совмещение валов, муфты предотвращают чрезмерный износ подшипников, снижают уровень шума и повышают устойчивость работы машин. Они широко используются в промышленном оборудовании, насосах, двигателях, генераторах, конвейерных системах и высокоскоростном оборудовании .
Муфты также могут выполнять функцию предохранительных устройств , защищая оборудование от перегрузок. Например, некоторые гибкие муфты разработаны таким образом, чтобы слегка проскальзывать или деформироваться под действием чрезмерного крутящего момента, предотвращая катастрофические отказы компонентов, расположенных ниже по технологической цепочке.
Ключевые принципы производства
Производство высококачественных муфт требует сочетания точного машиностроения, материаловедения и строгого контроля технологического процесса . Основные принципы включают:
1.Жесткие допуски размеров: соблюдение точных диаметров валов, длины ступиц и соосности отверстий обеспечивает равномерную передачу крутящего момента и снижает вибрацию.
2.Контролируемая термообработка: улучшает механические свойства, такие как твёрдость, прочность на разрыв и усталостную прочность. Термообработка также повышает износостойкость и предотвращает деформацию под действием высоких нагрузок.
3.Обработка поверхности: гладкие, сбалансированные поверхности снижают трение, предотвращают концентрацию напряжений и продлевают срок службы. Покрытия или гальванопокрытие также могут повысить коррозионную стойкость.
4.Контроль качества: каждая муфта проверяется на крутящий момент, допуск несоосности и точность размеров на соответствие промышленным стандартам и спецификациям заказчика.
Даже незначительные отклонения в любой из этих областей могут привести к преждевременному выходу из строя, снижению эффективности работы или увеличению требований к техническому обслуживанию.
Типы муфт и их применение
Муфты проектируются с учётом эксплуатационных требований оборудования, обеспечивая сбалансированную передачу крутящего момента, гибкость и гашение вибраций. Выбор подходящего типа зависит от грузоподъёмности, соосности валов, скорости вращения и условий окружающей среды .

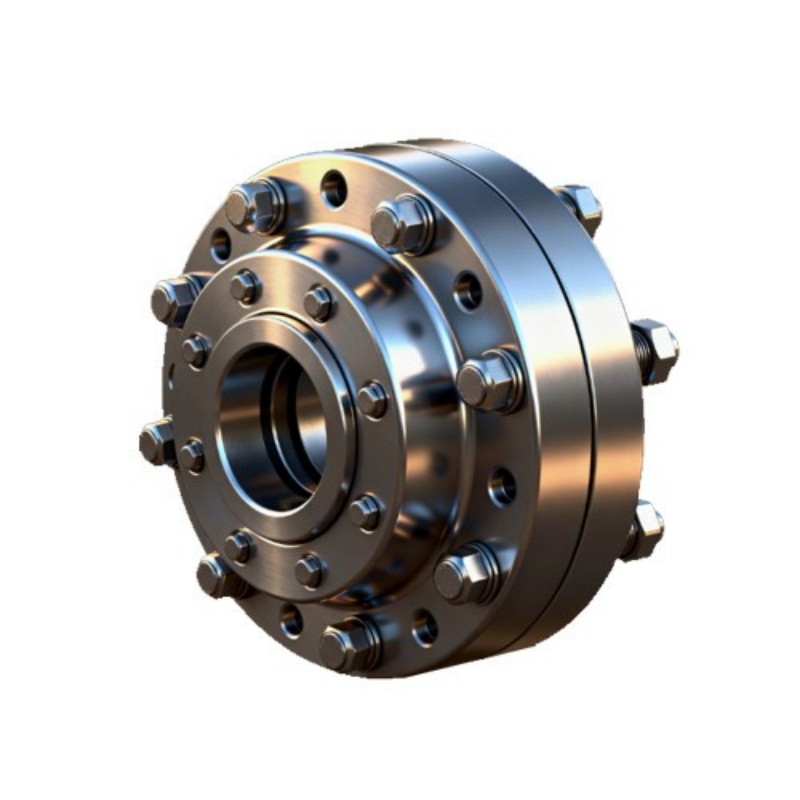

Жесткие муфты
Жёсткие муфты создают прочное, негибкое соединение валов, обеспечивая максимальную эффективность передачи крутящего момента. Они широко используются в случаях, когда требуется точная центровка валов и несоосность незначительна.
Преимущества: максимальная передача крутящего момента, простая конструкция, низкие затраты на обслуживание.
Ограничения: невозможно компенсировать несоосность, непригодно для динамических или вибрационных систем.
Типичные области применения: станки с ЧПУ, прецизионные токарные станки и тихоходное механическое оборудование.
Пример из практики:
На немецком заводе, производящем прецизионные редукторы, для соединения вала двигателя с высокоточным шпинделем использовались жёсткие муфты. Их прецизионная конструкция обеспечивала минимальный люфт и высокую точность передачи крутящего момента , что было критически важно для обеспечения допусков обработки менее 0,01 мм.
Гибкие муфты
Гибкие муфты предназначены для компенсации несоосности и снижения вибраций , защищая подключенное оборудование от нагрузок. Они способны компенсировать угловое, осевое или параллельное смещение , что делает их универсальными в промышленных условиях.
Преимущества: Компенсация несоосности, гашение вибраций, защита от перегрузки.
Ограничения: немного меньшая максимальная крутящая способность по сравнению с жесткими муфтами.
Типичные области применения: насосы, компрессоры, конвейеры и промышленное оборудование.
Анализ параметров:
Гибкие муфты часто оцениваются по максимальному угловому смещению (1–3°), осевому смещению (0,5–2 мм) и крутящему моменту . Правильное соответствие этих параметров оборудованию предотвращает преждевременный выход из строя и поддерживает эксплуатационную эффективность.
Дисковые или мембранные муфты
Дисковые или мембранные муфты — это высокопроизводительные гибкие муфты, подходящие для высокоскоростных применений . Они используют тонкие металлические диски, которые изгибаются при несоосности, сохраняя при этом точную передачу крутящего момента.
Преимущества: высокая скорость, гашение вибраций, превосходная усталостная долговечность.
Ограничения: требует точной установки; менее терпим к сильным несоосностям.
Типичные области применения: высокоскоростные двигатели, турбины и точное промышленное оборудование.
Пример:
На электростанции в Сингапуре дисковые муфты использовались для соединения валов турбин с генераторами, работающими со скоростью 3000 об/мин . Муфты компенсировали тепловое расширение и незначительные перекосы, значительно сокращая время простоя при техническом обслуживании и продлевая срок службы.
Сравнительная таблица характеристик
| Тип муфты | Максимальный крутящий момент (Нм) | Компенсация несоосности | Рабочая скорость (об/мин) | Типичные области применения |
| Жесткая сцепка | 1200 | Никто | 1000–3000 | Прецизионное машиностроение |
| Гибкая муфта | 900 | Угловой 2°, осевой 1 мм | 800–2500 | Насосы, конвейеры, двигатели |
| Дисковая муфта | 1000 | Угловой 1°, осевой 0,5 мм | 2000–5000 | Высокоскоростная техника |
Эта таблица помогает инженерам сравнивать типы муфт по крутящему моменту, диапазону скоростей и допустимой несоосности , что позволяет лучше выбирать материал и тип для конкретных промышленных применений.
Материалы и производственные процессы
Материалы и производственные процессы при изготовлении муфт играют решающую роль в определении механических характеристик, долговечности и срока службы. Правильное изготовление муфт гарантирует, что конечный продукт выдержит эксплуатационные нагрузки, перекосы и суровые условия окружающей среды. Выбор правильного материала и соблюдение точных технологий производства имеют решающее значение для высококачественного производства муфт .
Распространенные материалы для изготовления муфт
Муфты обычно изготавливаются с использованием стальных сплавов, алюминия, нержавеющей стали или композитных материалов , при этом выбор материала напрямую влияет на производительность и пригодность к применению.
Стальные сплавы
Они обладают высокой прочностью, жесткостью и износостойкостью, что делает их идеальными для изготовления сверхпрочных муфт и промышленных применений с высоким крутящим моментом.
Алюминий
Обладает легкими свойствами , идеально подходит для высокоскоростных машин, где критически важно снизить инерцию вращения.
Нержавеющая сталь
Отличная коррозионная стойкость и умеренная прочность, идеально подходят для морских, химических или высоковлажных сред.
Композитные материалы
Обеспечивают гашение вибраций, малый вес и стойкость к коррозии, что широко используется в современном производстве муфт для чувствительных к шуму или подверженных усталости применений.
Выбор подходящего материала зависит от требований к крутящему моменту, рабочей скорости, условий окружающей среды и возможностей обслуживания . Например, для насосных систем с высоким крутящим моментом на химических заводах часто используется нержавеющая сталь из-за сочетания прочности и коррозионной стойкости.
Технологии производства муфт
Процесс изготовления муфт включает несколько ключевых технологий, каждая из которых вносит свой вклад в конечные характеристики:
Литье и ковка
Создать первоначальную форму муфты с контролируемой структурой зерна, обеспечивающую механическую прочность и долговечность при динамических нагрузках, что имеет основополагающее значение при изготовлении промышленных муфт .
Обработка на станках с ЧПУ
Обеспечивает точные диаметры отверстий, размеры ступиц и общую балансировку , снижая вибрацию и гарантируя точную передачу крутящего момента.
Термическая обработка
Повышает твердость, сопротивление усталости и прочность , гарантируя, что муфта сможет выдерживать многократные циклы крутящего момента без деформации или растрескивания.
Обработка поверхности
Такие методы, как нанесение покрытий, гальванопокрытие или азотирование, повышают износостойкость, снижают трение и защищают от коррозии. Правильная обработка поверхности особенно важна для гибких муфт, работающих во влажной или химической среде.
Пример из реальной жизни:
на заводе текстильного оборудования в Германии гибкие стальные муфты были обработаны на станке с ЧПУ и подвергнуты термообработке, что позволило им выдерживать непрерывную работу более 8 лет без сбоев. Точная обработка обеспечила плавную передачу крутящего момента между двигателями и редукторами, предотвратив проблемы с перекосами, характерные для высокоскоростных производственных линий.
Конструкторские и инженерные соображения при изготовлении муфт
Требования к крутящему моменту и нагрузке
Выбор правильной муфты начинается с анализа максимального рабочего крутящего момента, колебаний нагрузки и пиковых значений крутящего момента. Муфты, изготовленные методом точного изготовления, должны выдерживать пиковый крутящий момент без остаточной деформации, защищая подключенные двигатели, редукторы и другое оборудование.
Например, на цементном заводе в Индии использовались высокопрочные стальные муфты, изготовленные в соответствии со строгими стандартами производства муфт , рассчитанные на крутящий момент до 1200 Нм, что позволяет оборудованию работать непрерывно под динамическими нагрузками без перебоев.
Контроль несоосности и вибрации
Несоосность — распространённое явление в промышленных системах. Гибкие муфты, изготовленные с использованием передовых технологий, компенсируют осевые, угловые и параллельные перекосы, минимизируя нагрузку на подшипники и снижая уровень шума при работе.
Контроль вибрации также критически важен. Неправильное выравнивание может привести к преждевременному износу и сокращению срока службы оборудования. Муфты, изготовленные с функцией гашения вибрации на современных заводах, идеально подходят для конвейеров, компрессоров и промышленных миксеров.
Условия окружающей среды
На производительность муфты сильно влияют условия эксплуатации :
Температура: Высокоскоростное или тяжелое оборудование генерирует тепло, поэтому требуются материалы, сохраняющие механические свойства при термических нагрузках.
Влажность и коррозия: муфты из нержавеющей стали или стали с покрытием необходимы в морской, химической или наружной промышленной отрасли .
Воздействие химикатов: на химических заводах муфты могут подвергаться воздействию кислотных или едких сред, что требует использования коррозионно-стойких материалов и поверхностных покрытий.
Тестирование и контроль качества
Муфты проходят строгие испытания для подтверждения их соответствия механическим и эксплуатационным стандартам .
Испытания на прочность при кручении: убедитесь, что муфта может передавать номинальный крутящий момент без остаточной деформации.
Испытание на усталость: имитирует длительную циклическую нагрузку для выявления потенциальных точек отказа.
Испытания на угловое несоосность: гарантируют, что эффективность передачи крутящего момента остается постоянной даже при небольших несоосностях.
Стандарты качества:
Производители соблюдают стандарты ISO 9001, DIN, AGMA и другие региональные стандарты сертификации для обеспечения стабильной производительности. Наличие документации, такой как протоколы заводских испытаний (MTR) и сертификаты проверки, обеспечивает прозрачность и уверенность для инженеров и отделов закупок.
Пример из практики:
Химический завод в Сингапуре установил муфты из нержавеющей стали для насосных систем. Регулярные проверки и плановая смазка позволили муфтам надежно работать более семи лет. Программа профилактического обслуживания позволила предотвратить дорогостоящие простои и продлить срок службы системы, продемонстрировав, как выбор материалов и контроль качества дополняют друг друга в промышленных условиях. Сертификаты AGMA и других региональных организаций гарантируют стабильное качество и производительность всех партий. Отчеты заводских испытаний и сертификаты проверки обеспечивают прозрачность и уверенность для конечных пользователей.
Техническое обслуживание и долговечность
Правильное техническое обслуживание имеет решающее значение для максимального увеличения срока службы муфты и надежности системы.
Регулярные проверки: мониторинг износа, трещин и несоосности помогает предотвращать неисправности до их возникновения.
Смазка: гибкие муфты могут нуждаться в периодической смазке для уменьшения трения и износа.
Планирование замены: использование данных о рабочем времени и мониторинге вибрации для планирования замены позволяет избежать непредвиденных простоев.
Пример: На предприятии пищевой промышленности в Австралии ежеквартально проводилась проверка гибкой муфты высокоскоростного конвейера. Раннее обнаружение незначительного износа позволило своевременно заменить её, избежав потенциальной остановки производства и обеспечив строгие гигиенические стандарты.
Тенденции рынка и отраслевой анализ
Глобальный спрос на высококачественные муфты растет, что обусловлено промышленной автоматизацией, проектами в области возобновляемых источников энергии и расширением инфраструктуры .
Региональный спрос
Северная Америка и Европа: основное внимание уделяется прецизионным муфтам для автоматизации, робототехники и высокоскоростного производства.
Азиатско-Тихоокеанский регион: Быстрый рост промышленности обуславливает спрос на гибкие и прочные муфты в горнодобывающей промышленности, строительстве и обрабатывающей промышленности .
Ближний Восток и Африка: импортируем высокопроизводительные муфты, соответствующие международным стандартам, часто используемые в нефтегазовых, энергетических и инфраструктурных проектах .
Ценовые соображения
Цены на муфты зависят от выбора материала, сложности производства и динамики спроса и предложения . Муфты из стальных сплавов могут стоить дороже, чем алюминиевые или композитные, но часто обеспечивают более длительный срок службы и снижение затрат на техническое обслуживание . Мониторинг мировых рынков материалов и региональных цепочек поставок позволяет отделам закупок оптимизировать бюджеты и обеспечивать надежные сроки поставок.
Часто задаваемые вопросы
Каков срок службы промышленных муфт?
Срок службы муфты зависит от материала, типа и условий эксплуатации и обычно составляет 5–15 лет при надлежащем обслуживании.
Какие муфты выбрать: жесткие или гибкие?
Жёсткие муфты идеально подходят для задач с высоким крутящим моментом и фиксированным выравниванием . Гибкие муфты лучше подходят для компенсации несоосности, поглощения вибрации и теплового расширения .
Можно ли изготовить муфты по индивидуальному заказу для конкретного оборудования?
Да. Муфты могут быть спроектированы с учётом конкретных значений крутящего момента, скорости, допустимой несоосности и материалов в соответствии с требованиями проекта.
Какие дефекты наиболее распространены при изготовлении муфт ?
Неточности размеров, трещины из-за неправильной термообработки и дефекты поверхности являются распространенными дефектами, влияющими на эксплуатационные характеристики.
Заключение
Производство муфт играет решающую роль в обеспечении эффективности, надежности и безопасности механических систем . Понимание типов муфт, материалов, особенностей конструкции, стандартов испытаний и рыночных тенденций позволяет инженерам и специалистам по закупкам принимать обоснованные решения для промышленного применения.
