Каковы области применения нержавеющей стали 304 в литье?
2025-10-16
Оглавление
- Введение
- Почему нержавеющая сталь 304 широко используется в литье
- Основные свойства нержавеющей стали 304
- Преимущества литейных свойств и изготовления
- Основные области применения нержавеющей стали 304 в литье
- Оборудование для пищевой промышленности, напитков и санитарно-гигиеническое оборудование
- Химическая, нефтехимическая и перерабатывающая промышленность
- Компоненты для морского и водного транспорта
- Автомобильные и выхлопные системы / комплектующие
- Архитектурные, декоративные и строительные литые детали
- Компоненты электростанций, гидроэлектростанций и турбин
- Медицинское, лабораторное и чистое оборудование
- Нефть и газ, но с ограничениями
- Сравнительная таблица литой нержавеющей стали 304 с альтернативными вариантами
- Конструктивные соображения и ограничения
- Риски коррозии и чувствительность к хлоридам
- Температура и термический стресс
- Сенсибилизация, сварка и межкристаллитная коррозия
- Обрабатываемость и дефекты литья
- Отделка поверхности и последующая обработка
- Компромисс между стоимостью и производительностью
- Практические примеры и реальные варианты использования
- Корпуса насосов/клапанов
- Оборудование для пищевой промышленности
- Морское оборудование (ограниченные зоны)
- Архитектурное и декоративное литье
- Компоненты коммунального хозяйства и инфраструктуры
- Компоненты теплообменников и котлов
- Лучшие практики применения нержавеющей стали 304 в отливках
- Используйте правильные варианты сплава
- Контроль охлаждения и затвердевания
- Термическая обработка и отжиг после литья
- Обработка поверхности и пассивация
- Проектируйте с учетом дренажа, избегайте щелей
- Инспекция и контроль качества
- Соответствие окружающей среде
- Заключение
- Часто задаваемые вопросы
- В1: Можно ли использовать отливки из нержавеющей стали 304 в соленой воде?
- В2: В чем разница между литой нержавеющей сталью 304 и сталью 304L для литых деталей?
- В3: Обладает ли литая деталь из стали 304 магнитными свойствами?
- В4: Какую термообработку следует применять к отливкам из стали 304?
- В5: Как улучшить коррозионную стойкость литых деталей из стали 304?
- В6: Когда следует выбирать 316 или дуплекс вместо 304?
- В7: Легко ли отливать нержавеющую сталь марки 304?
- Оставайтесь с нами на связи
Введение
При проектировании металлических деталей методом литья выбор правильного сплава имеет решающее значение. Среди множества марок нержавеющей стали нержавеющая сталь 304 выделяется как чрезвычайно универсальный вариант. В этой статье мы рассмотрим применение нержавеющей стали 304 в литье , причины её выбора инженерами, её ограничения и особенности её фактического использования в различных отраслях. Мы также представим технические таблицы, реальные данные и раздел часто задаваемых вопросов для ответов на часто задаваемые вопросы.
Почему нержавеющая сталь 304 широко используется в литье
Прежде чем углубляться в области применения, необходимо понять, почему нержавеющая сталь 304 привлекательна для литья.
Основные свойства нержавеющей стали 304
- Нержавеющая сталь 304 — это аустенитная нержавеющая сталь с содержанием примерно 18 % хрома и 8 % никеля (обычно называемая «18-8»).
- В отожженном состоянии он практически немагнитен, хотя холодная обработка может вызывать небольшой магнетизм.
- Его механическая прочность в типичном отожженном состоянии: предел прочности при растяжении ~515 МПа, предел текучести ~205 МПа, относительное удлинение ~70 %
- Плотность ≈ 7,93 г/см³
- Теплопроводность умеренная (около 16,2 Вт/м·К)
- Он демонстрирует хорошую стойкость к окислению до ~870 °C кратковременно и постоянную работоспособность до ~925 °C, но не идеален для длительной эксплуатации при 425–860 °C в водных средах.
Эти свойства делают его сбалансированным сплавом: не лучшим по всем показателям, но универсальным, экономичным и технологичным.
Преимущества литейных свойств и изготовления
- Нержавеющая сталь марки 304 хорошо поддается литейным процессам, таким как литье по выплавляемым моделям или литье в песчаные формы (в литейном эквиваленте CF8)
- Он достаточно хорошо сваривается и формуется, что дает проектировщикам гибкость при отделке или соединении литых деталей.
- Поверхностная обработка, такая как пассивация, электрополировка и зеркальная полировка, может повысить коррозионную стойкость и улучшить внешний вид литых деталей из стали 304.
- Его стоимость по сравнению с более экзотическими марками нержавеющей стали (например, 316) выгодна во многих случаях, когда не требуется экстремальная коррозионная стойкость.
Учитывая эти преимущества, нержавеющая сталь марки 304 становится перспективным вариантом для многих вариантов литья.
Основные области применения нержавеющей стали 304 в литье
Ниже мы подробно описываем конкретные отрасли и случаи применения, где обычно используются отливки из нержавеющей стали 304 .
Оборудование для пищевой промышленности, напитков и санитарно-гигиеническое оборудование
Одно из основных применений — производство оборудования, требующего соблюдения гигиены, коррозионной стойкости и долговечности: резервуаров, трубопроводов, клапанов, фитингов, насосов. В пищевой и фармацевтической промышленности часто предпочитают литые детали из стали марки 304, поскольку этот сплав устойчив к окислению и легко чистится.
Пример: на молочных и пивоваренных заводах литые детали из стали 304, такие как клапаны, широко распространены, поскольку они должны выдерживать чистку, воздействие слабых кислот и влаги.
Химическая, нефтехимическая и перерабатывающая промышленность
Отливки из нержавеющей стали марки 304 используются для изготовления реакторов, сосудов высокого давления, трубопроводной арматуры, корпусов насосов и клапанов на химических заводах, где требуется умеренная коррозионная стойкость. Однако она менее устойчива к воздействию хлоридов, чем более высоколегированные сплавы (см. предупреждение ниже).
Компоненты для морского и водного транспорта
В морской или прибрежной среде отливки из стали марки 304 используются для изготовления палубного оборудования, арматуры, корпусов насосов и компонентов трубопроводов. Однако они подвержены точечной и щелевой коррозии при воздействии высокой концентрации хлоридов (соленой воды), поэтому проектировщики часто рассматривают альтернативные варианты (например, 316).
Автомобильные и выхлопные системы / комплектующие
Отливки из стали марки 304 используются для изготовления кронштейнов, корпусов, выпускных коллекторов и других деталей, требующих умеренной коррозионной стойкости в условиях высоких температур и воздействия окружающей среды. Соотношение цены и производительности часто делает их приемлемыми для автомобильных зон, не относящихся к экстремальным условиям.
Архитектурные, декоративные и строительные литые детали
Благодаря хорошей коррозионной стойкости и внешнему виду после обработки поверхности отливки из стали марки 304 могут использоваться для изготовления архитектурной арматуры, элементов фасадов, перил, декоративной отделки и наружных конструктивных элементов.
Компоненты электростанций, гидроэлектростанций и турбин
В некоторых системах, подверженных воздействию воды, или гидроэлектростанциях могут использоваться литые детали из стали 304 (например , рабочие колеса , компоненты турбин, опоры конструкций), учитывая их коррозионную стойкость в пресноводных средах.
Медицинское, лабораторное и чистое оборудование
Для деталей, требующих чистоты, стойкости к коррозии и стерилизации, литые детали из нержавеющей стали 304 находят применение в лабораторном оборудовании, медицинских приборах и инфраструктуре чистых помещений.
Нефть и газ, но с ограничениями
В нефтяной, газовой и нефтехимической промышленности отливки из стали 304 могут использоваться в некритических зонах или в качестве резервных деталей, но более агрессивные сплавы (316, дуплексные, суперсплавы), как правило, доминируют там, где есть воздействие хлоридов или серы.
Сравнительная таблица литой нержавеющей стали 304 с альтернативными вариантами
Ниже представлена таблица, сравнивающая типичные эксплуатационные характеристики и ограничения литой нержавеющей стали марки 304 с некоторыми альтернативными вариантами (например, 316, дуплекс) при литье. Это помогает определить, подходит ли марка 304, а где нет.
| Метрика/Параметр | Литая нержавеющая сталь 304 | Литая нержавеющая сталь 316 |
| Коррозионная стойкость в хлоридных средах | Удовлетворительно; риск образования раковин/трещин, особенно при >150–400 мг/л Cl⁻ | Превосходно, особенно в хлоридной, морской или агрессивной химической среде |
| Стоимость (материал и легирование) | Ниже среди нержавеющих высоколегированных сплавов | Выше 304 |
| Механическая прочность | Хорошо, умеренно | Аналогично или немного выше |
| Литейность и технологичность | Хороший | Немного сложнее из-за состава |
| Свариваемость и последующая обработка | Хорошо, особенно в менее агрессивной среде | Хорошо, но при некоторых условиях существует риск сенсибилизации |
| Температурные характеристики | до ~870–925 °C с перерывами | Аналогично или немного лучше в некоторых случаях |
| Лучшие зоны применения | Пищевая промышленность, общая химия, архитектура, умеренные условия | Морские, химически агрессивные зоны, воздействие агрессивного хлорида |
Из таблицы видно, что отливки из нержавеющей стали марки 304 блестят, когда окружающая среда умеренная, не слишком агрессивная, а стоимость имеет значение.
Конструктивные соображения и ограничения
Хотя 304 имеет множество преимуществ, при практическом проектировании необходимо учитывать его ограничения.
Риски коррозии и чувствительность к хлоридам
Нержавеющая сталь марки 304 подвержена точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением в агрессивных хлоридных средах. В тёплых хлоридных растворах (>150–400 мг/л) риск возрастает. Проектировщики могут отказаться от использования стали марки 304 в морских или высокосолёных зонах без принятия мер по снижению риска.
Температура и термический стресс
Хотя марка 304 выдерживает кратковременный нагрев до ~870 °C, длительное воздействие температур в диапазоне 425–860 °C в водных или коррозионных условиях может ухудшить коррозионную стойкость, особенно если происходит сенсибилизация или образуются карбиды по границам зерен.
Сенсибилизация, сварка и межкристаллитная коррозия
После сварки или длительного воздействия высоких температур выделение карбида хрома может вызвать сенсибилизацию, снижая коррозионную стойкость на границах зерен. Используйте низкоуглеродистые варианты стали (304L) или при необходимости контролируйте последующую термическую обработку.
Обрабатываемость и дефекты литья
Несмотря на то, что нержавеющие стали поддаются механической обработке, они склонны к упрочнению; поэтому необходимо соблюдать осторожность при работе с инструментами. Дефекты литья, такие как пористость, усадка, включения или сегрегация, являются распространёнными проблемами. В отливках большей толщины внутренние напряжения или неравномерное охлаждение могут привести к растрескиванию или деформации.
Отделка поверхности и последующая обработка
Для повышения коррозионной стойкости и эстетичности литые детали часто требуют пассивации, электрополировки или финишной обработки поверхности. Некачественная обработка поверхности или остаточные включения могут снизить эксплуатационные характеристики.
Компромисс между стоимостью и производительностью
В средах, требующих повышенной коррозионной стойкости, более высокопрочные сплавы (например, 316, дуплекс) могут оказаться более рентабельными на протяжении жизненного цикла, даже если первоначальная стоимость материала выше.
Практические примеры и реальные варианты использования
Вот несколько реальных примеров типичного использования литой нержавеющей стали марки 304 в эксплуатации:

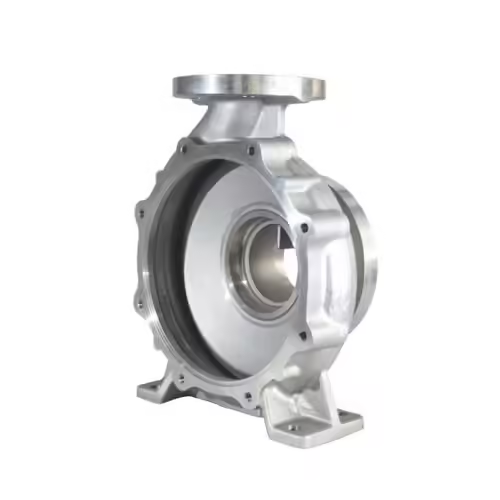

Корпуса насосов / клапанов
В системах очистки воды или химических процессах литые корпуса из стали 304 для насосов или клапанов широко распространены, поскольку они контактируют с жидкостями, должны обладать коррозионной стойкостью и часто требуют изготовления по индивидуальному заказу.
Оборудование для пищевой промышленности
Литые детали из стали 304 используются в смесителях, конвейерах, санитарных клапанах, соединителях и фитингах в пищевом, пивоваренном и молочном оборудовании. Благодаря коррозионной стойкости и простоте очистки они отлично подходят для этой цели.
Морское оборудование (ограниченные зоны)
В менее агрессивных морских зонах (например, выше ватерлинии, в доках с пресной водой) используются литые фитинги и конструктивные элементы из стали 304, но проектировщикам следует учитывать воздействие соли.
Архитектурное и декоративное литье
Для колонн, фасадных декоративных панелей, элементов вывесок, скульптурных отливок можно использовать чугун 304 из-за его устойчивости к атмосферным воздействиям и хорошей отделки поверхности.
Компоненты коммунального хозяйства и инфраструктуры
Поручни, арматура для перил, соединители, наружные конструктивные элементы вблизи городских или прибрежных территорий иногда изготавливаются из литой нержавеющей стали марки 304.
Компоненты теплообменников и котлов
В контурах жидкостей с умеренными температурами (не для жидкостей с очень высокой температурой или высокой коррозионностью) в теплообменниках и арматуре котлов используется литье 304.
Лучшие практики применения нержавеющей стали 304 в отливках
Ниже приведены лучшие практики проектирования и обработки, позволяющие максимально повысить производительность отливок из стали 304.
Используйте правильные варианты сплава
При сварке или склонности к сенсибилизации выбирайте сталь марки 304L (низкоуглеродистую) или 304/304L с двойной сертификацией, чтобы снизить риск межкристаллитной коррозии.
Контроль охлаждения и затвердевания
Равномерное охлаждение способствует снижению остаточных напряжений, сегрегации и пористости. Используйте литниковые системы и призматические элементы, оптимизированные для работы с нержавеющей сталью.
Термическая обработка и отжиг после литья
Отжиг в твердый раствор (нагрев до ~1010–1120 °C и быстрое охлаждение) способствует растворению карбидов и восстановлению коррозионной стойкости.
Обработка поверхности и пассивация
После механической обработки или воздействия на поверхность пассивация (например, азотной или лимонной кислотой) способствует образованию чистой плёнки оксида хрома. Электрополировка дополнительно сглаживает микрорельеф поверхности и повышает коррозионную стойкость.
Проектируйте с учетом дренажа, избегайте щелей
В литых деталях, предназначенных для контакта с жидкостью, избегайте геометрических форм, которые задерживают жидкость, мусор или создают застойные зоны. Плавные переходы помогают предотвратить щелевую коррозию.
Инспекция и контроль качества
Для ответственных литых деталей рекомендуется проводить неразрушающий контроль (например, рентгеновский, ультразвуковой). Проверьте наличие пор, трещин, включений и общую целостность отливки.
Соответствие окружающей среде
Прежде чем выбрать 304, оцените фактическую рабочую среду: уровень хлоридов, температурные циклы, воздействие химических веществ. Если агрессивная среда, рассмотрите вариант использования сплава с более высокой прочностью.
Заключение
Подводя итог, можно сказать, что отливки из нержавеющей стали марки 304 играют важную роль во многих отраслях промышленности — пищевой, химической, архитектурной, инфраструктурной и других — особенно в средах с невысокой степенью агрессивности. Благодаря сбалансированным свойствам, широкой доступности и выгодной цене этот сплав является популярным выбором для многих литейных проектов. Однако он не является панацеей: проектировщикам необходимо тщательно учитывать воздействие хлоридов, риск сенсибилизации, качество поверхности и последующую обработку. Следуя передовым практикам проектирования, термической обработки, финишной обработки и контроля, можно минимизировать многие ограничения.
Если вы рассматриваете варианты литых нержавеющих сталей, то марка 304 является надежной основой для рассмотрения, а ее сравнение с маркой 316 или дуплексной сталью имеет смысл в каждом конкретном случае.
Часто задаваемые вопросы
В1: Можно ли использовать отливки из нержавеющей стали 304 в соленой воде?
Это возможно в зонах с умеренной или высокой концентрацией воды, но не рекомендуется в условиях полного погружения или высокой солености из-за риска точечной и щелевой коррозии. Для морской среды или среды с высоким содержанием хлоридов более безопасны сплавы 316 или дуплекс.
В2: В чем разница между литой нержавеющей сталью 304 и сталью 304L для литых деталей?
304L — это низкоуглеродистая марка, разработанная для уменьшения выделения карбида хрома при сварке или воздействии высоких температур, что повышает стойкость к межкристаллитной коррозии. Во многих случаях литая сталь 304/304L имеет двойную сертификацию, что позволяет выбрать более безопасный вариант для сварных зон.
В3: Обладает ли литая деталь из стали 304 магнитными свойствами?
В отожжённом состоянии литая сталь марки 304 практически немагнитна. Однако после холодной обработки (механической обработки, гибки и т. д.) или определённых видов обработки может проявляться локальное магнитное поведение.
В4: Какую термообработку следует применять к отливкам из стали 304?
Для растворения карбидов и восстановления коррозионной стойкости обычно используется отжиг в твердом растворе (например, при 1010–1120 °C с последующим быстрым охлаждением). Нормализация и отжиг также способствуют снятию напряжений .
В5: Как улучшить коррозионную стойкость литых деталей из стали 304?
Обеспечьте качественную обработку поверхности, пассивируйте (например, азотной или лимонной кислотой), проводите электрополировку, избегайте образования трещин и поддерживайте чистоту поверхностей. Не полагайтесь исключительно на сплав для защиты от локальных воздействий.
В6: Когда следует выбирать 316 или дуплекс вместо 304?
Если в вашей среде присутствуют высокие концентрации хлоридов, морская вода, агрессивные химикаты или у вас очень высокие ожидания по стойкости к коррозии, то сталь марки 316 или дуплекс может обеспечить лучшую долгосрочную эффективность, несмотря на более высокую стоимость.
В7: Легко ли отливать нержавеющую сталь марки 304 ?
Да, он обладает хорошими литейными свойствами и совместим с распространёнными методами литья (в формовочную смесь, в песчано-глинистые формы) для многих геометрий. Тем не менее, требуется тщательное проектирование литников и прибылей, а также контроль дефектов.
